一、弹簧钢的力学性能测试方案

公司名称：某公司
材料名称：弹簧钢
执行标准：GB/T228-2002
试样参数：直径11mm    标距/跨距50mm
试验速度：5mm/min
试验方法：拉伸
引 伸 计：YYU-5050
夹    具：30T手扳式拉伸夹具
试验设备：弹簧钢拉力欧美水蜜桃在线视频 CMT6305
二、弹簧钢的力学性能测试制样要求：
试验方案：①选用KZ-4305欧美水蜜桃在线视频，配30T楔形拉伸夹具，Ф8-16夹块；
②将欧美水蜜桃在线视频准备好并装上夹具及夹块；
③测量试样尺寸并安装于夹具中；
④安装引伸计并清零；
⑤设置5mm/min的速度运行，直到试样断裂。

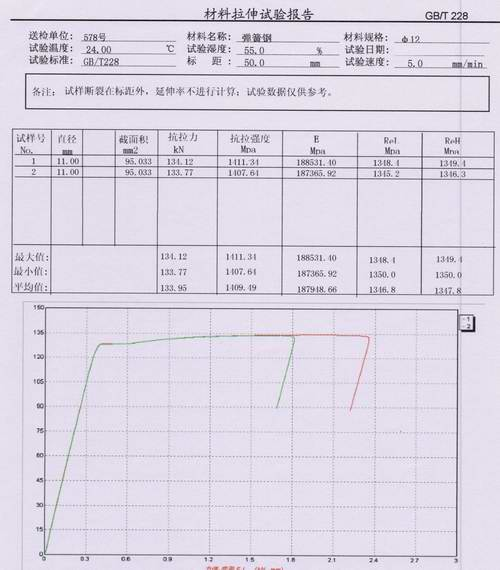

三、弹簧钢拉伸试验报告内容：

①试样尺寸            ②最大力         ③ 弹性模量（E）               ④ReH                      ⑤ReL                ⑥力值-变形曲线

四、弹簧钢的力学性能测试参考：
弹簧在冲击、振动或长期交应力下使用，所以要求弹簧钢有高的抗拉强度、弹性极限、高的疲劳强度。弹簧钢应具有优良的综合性能，如力学性能(特别是弹性极限、强度极限、屈强比)、抗弹减性能(即抗弹性减退性能，又称抗松弛性能)、疲劳性能、淬透性、物理化学性能(耐热、耐低温、抗氧化、耐腐蚀等)。为了满足上述性能要求，弹簧钢具有优良的冶金质量(高的纯洁度和均匀性)、良好的表面质量(严格控制表面缺陷和脱碳)、精确的外形和尺寸。
